스탬핑 및 성형 분야에서 펀치는 가장 중요하지만 자주 간과되는 부품 중 하나입니다. 재료에 직접 접촉하여 분리하거나 소성변형시키는 부분으로,표준 금형 펀치의 성능은 제품 품질, 생산 효율성 및 툴링 비용을 직접적으로 결정합니다. 고속 스탬핑 라인을 운영하든 정밀 성형 작업을 운영하든, 재료 선택부터 유지 관리 규정까지 표준 펀치의 실제적인 측면을 이해하는 것은 생산 공정을 최적화하는 데 필수적입니다.
펀치 핀, 스탬핑 펀치 또는 간단히 펀치라고도 알려진 표준 금형 펀치는 연속 펀칭, 블랭킹 또는 성형 작업을 수행하는 스탬핑 다이에 설치된 금속 부품입니다. 이는 다이와 함께 작동하여 공작물 재료를 원하는 제품이나 반제품으로 분리하거나 성형합니다.
표준 펀치는 다양한 용도에 맞게 다양한 구성으로 제공됩니다. 일반적인 유형에는 T형 표준 펀치, B형 표준 펀치, 가이드 펀치, 서브 다이 펀치 및 성형 펀치가 포함됩니다. 펀치를 "표준"으로 만드는 것은 치수와 사양이 ISO, DIN, JIS, HASCO, DME 또는 MISUMI와 같은 확립된 국제 표준을 준수하여 호환성과 예측 가능한 성능을 보장한다는 것입니다.
펀치 재료의 선택은 공구 수명, 내마모성 및 비용에 직접적인 영향을 미칩니다. 가장 널리 사용되는 재료는 다음과 같습니다.
| 재료 | 주요 속성 | 일반적인 응용 |
|---|---|---|
| 합금공구강 | 우수한 내마모성, 비용 효율성 | 일반 스탬핑, 저강도~중강도 소재 |
| 고속도강 | 높은 경도, 내열성, 고속 스탬핑에 이상적 | 고속 생산, 더 얇은 소재 |
| 텅스텐 카바이드 | 매우 높은 경도, 우수한 내마모성 | 대량 생산, 연마재, 큰 충격 하중 |
| 분말야금강 | 균일한 구조, 우수한 인성 및 내마모성 | 까다로운 애플리케이션, 장기 생산 |
펀치 수명을 연장하기 위해 종종 표면 처리가 적용됩니다.

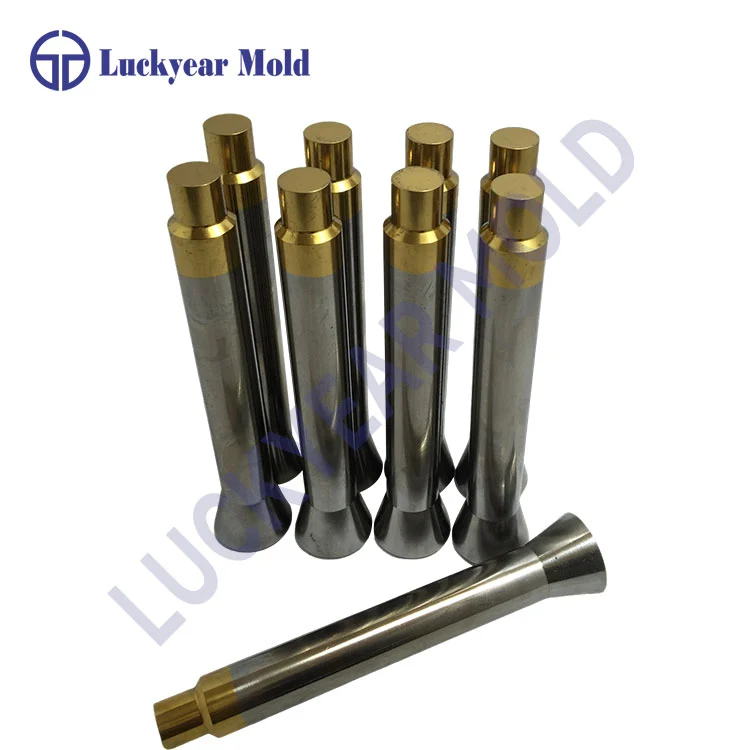

TiN – 금색, 탁월한 내마모성 제공표준 펀치는 엄격한 공차로 제조됩니다. 품질 표준 펀치는 일반적으로 다음을 달성합니다.
직경 공차: ±0.001mm~±0.002mm
동심도: 0.002mm 이내
진원도: 0.003mm 이내
표면 거칠기: Ra 0.04~Ra 0.4
선택은 애플리케이션의 특정 요구 사항을 기반으로 해야 합니다. 다음 요소를 고려하십시오.
펀치 재료는 가공물 재료와 일치해야 합니다. 알루미늄이나 연강과 같은 부드러운 재료의 경우 합금 공구강으로 충분할 수 있습니다. 스테인레스강이나 고강도 합금의 경우 고속도강이나 초경을 권장합니다.
표준 펀치는 호환성에 대해 인정된 표준을 준수해야 합니다.
ISO 8020 – 펀치에 대한 국제 표준작업부 직경, 설치부 치수, 전체 길이에 주의하십시오. 이는 다이 세트의 사양과 일치해야 합니다.
펀치와 다이 사이의 맞춤은 스탬핑 품질에 결정적인 요소입니다. 적절한 간격은 깨끗한 전단을 보장하고 버 형성을 최소화하며 공구 수명을 연장합니다.
| 정리 | 효과 |
|---|---|
| 너무 큼 | 심한 버, 거친 절단 모서리, 재료 왜곡 |
| 너무 작음 | 과도한 공구 마모, 톤수 증가, 펀치 파손 위험 |
| 최적 | 깨끗한 전단, 버 최소화, 균형 잡힌 공구 수명 |
일반적으로 적절한 여유 공간을 확보하려면 펀치 직경이 다이 개구부보다 약간 작아야 합니다. 이러한 적합성을 달성하고 유지하려면 정밀한 제조와 정기적인 모니터링이 필요합니다.
올바르게 설치하면 펀치가 설계된 대로 작동합니다.
정렬 확인: 측면 하중을 방지하려면 펀치와 다이가 동심인지 확인하세요.
고정 확인: 올바른 고정 장치를 사용하고 펀치가 단단히 고정되었는지 확인하세요.
여유 공간 확인: 펀치-다이 여유 공간이 지정된 범위 내에 있는지 확인합니다.
윤활유 확인: 마찰과 열 축적을 줄이기 위해 적절한 윤활유를 바르십시오.
펀치는 주로 마모와 파손이라는 두 가지 메커니즘을 통해 실패합니다.
| 실패 모드 | 손짓 | 방지 |
|---|---|---|
| 마모/엣지 라운딩 | 버 증가, 전단 표면 감소, 톤수 증가 | 정기적인 검사, 시기적절한 재연마 |
| 골절 / 파손 | 갑작스러운 고장, 눈에 띄는 균열 | 과부하 방지, 적절한 간격 유지, 올바른 재료 사용 |
| 변형/굴곡 | 영구적인 왜곡 | 톤수를 줄입니다. 적절한 재료 경도 보장 |
펀치 유지 관리에서 가장 흔한 실수 중 하나는 조치를 취하기 전에 부품에 눈에 띄는 버가 나타날 때까지 기다리는 것입니다. 버(burr)가 보일 때쯤에는 펀치 가장자리가 이미 상당한 반경을 갖게 되었으며 손상은 몇 시간 동안 축적되었습니다.
다음과 같은 실제 시나리오를 고려하십시오. 최소한의 마모로 다시 연마하기 위해 펀치를 제거하면 제거량이 적습니다. 그러나 버가 행동을 취하도록 강요할 때까지 기다리면 마모가 훨씬 더 중요해질 수 있습니다. 해당 가장자리를 청소하면 사전 유지 관리를 통해 손실된 것보다 단일 반응 주기에서 훨씬 더 많은 도구 수명이 소모됩니다.
| 빈도 | 일 |
|---|---|
| 각 실행 후 | 펀치 표면을 청소하십시오. 잔해물 및 윤활제 잔여물을 제거합니다. |
| 일일 | 눈에 띄는 마모, 모서리 둥글게 뭉침 또는 균열이 있는지 검사하십시오. |
| 사이클 수별 | 스트로크 수에 따라 다시 선명하게 하기 |
| 필요에 따라 | 디버링; 윤활유를 바르십시오. 치수 확인 |
작은 펀치는 더 높은 표면 압력과 더 빠른 열 축적으로 인해 더 자주 검사해야 합니다. 더 큰 펀치는 통제된 조건에서 더 긴 간격으로 확장될 수 있습니다.
보이는 모서리 라운딩
기준선 대비 요구 톤수 증가
스탬핑 부품의 전단 표면 비율 감소
품질이 일관되지 않거나 치수 변동이 있는 부품
표준 몰드 펀치는 거의 모든 제조 부문에서 사용됩니다.
| 산업 | 애플리케이션 |
|---|---|
| 자동차 | 스탬핑 차체 패널, 섀시 구성 요소, 트림 부품 |
| 전자제품 | 펀칭커넥터단자, 리드프레임, 쉴딩캔 |
| 의료 | 수술 기구, 장치 하우징 성형 |
| 항공우주 | 구조 부품의 정밀 스탬핑 |
| 소비재 | 기기 패널, 포장 구성 요소, 하드웨어 |
| 금형제작 | 플라스틱 사출 금형 부품, 다이캐스팅 부품 |
표준 몰드 펀치의 실제 가치는 구매 가격 그 이상입니다. 다음 비용 요소를 고려하십시오.
초기 비용: 고급 재료는 초기 비용이 더 높지만 수명이 더 깁니다.경제적 최적점은 반드시 가장 저렴하거나 가장 비싼 펀치가 아닙니다. 전체 수명 주기 동안 스탬프 부품당 가장 낮은 총 비용을 제공하는 펀치입니다.
그만큼표준 금형 펀치스탬핑 공정에서 작은 구성 요소일 수 있지만 생산성, 품질 및 비용에 미치는 영향은 엄청납니다. 실질적인 성공은 귀하의 응용 분야에 적합한 재료와 구성을 선택하는 것에서 시작하여 적절한 설치 및 정리 관리를 통해 계속되며, 눈에 띄는 실패를 기다리지 않고 측정된 마모 및 주기 수에 따라 조치를 취하는 규율 있는 유지 관리로 정점에 이릅니다. 기하학, 재료 과학, 마모 물리학에 초점을 맞춘 프로세스 엔지니어의 사고방식으로 펀치에 접근하면 소모성 부품을 신뢰할 수 있는 생산 자산으로 전환할 수 있습니다.
